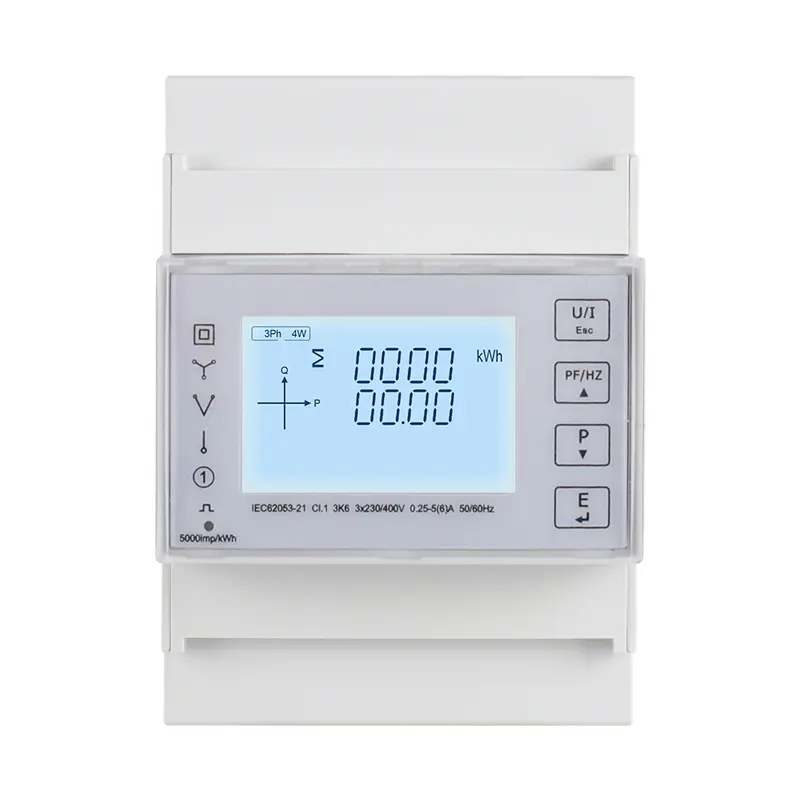

Háromfázisú négyfázisú, négyes vezetékes din sín multifunkciós energia intelligens mérő

A Xinkong Electrical egy professzionális háromfázisú négyes vezetékes din -multifunkciós energia intelligens fogyasztásmérő gyártója és szállítója Kínában. Évek óta specializálódtak a mérésben. Termékeinknek jó ár-előnye van, és a délkeleti és a közép-ázsiai piacok nagy részét lefedi. Bízunk benne, hogy Kínában hosszú távú partnerré válhat.

Kérdés küldése

termékleírás

Három fázisú négyes vezetékes din sín multifunkciós energia intelligens mérő a din sín telepítésének Mouscil-Function Energy Meter. Ez a termék képes támogatási mérés és a sokféle teljesítményparaméterek, például feszültség, áram, a négy kvadrant teljesítmény elemzése paraméterek, teljesítménytényező stb.; Közben Azt is tudják biztosítani Több elektromos energia-paramétert, például kétirányú aktív energiát, reaktív energiát, havi és napi villamosenergia-fogyasztási statisztikákat mérnek. Ez a terméksorozat támogathatja az elektromos energiaparaméterek mérésének elemzését az 1p2W és a 3p4W rácskörnyezetben is, alkalmas az energiafigyelésre a fotovoltózáshoz, az új energiaforrás-fogyasztás-fogyasztás stabilitása, a valós időtartamok megfigyelése és a sokféle környezeti környezet, a hatalomfüggvények, a teljes erőfeszítések, és a sokféleség, a nagymértékben stabilitási stabilitási stabilitási stabilitást és a hosszú távú energiamenergia-megfigyelést, és egyfajta más környezetet. Jellemzők. Ez az RS485 kommunikációs interfészgel rendelkező terméksorozat, az adatátviteli sebesség maximuma Támogassa a 38400bps -ot, támogatva a Modbus RTU kommunikációs protokollokat. Könnyedén felismerheti a távoli adatok leolvasását, és elfogadhatja a nagyképernyős LCD és az érintőképernyős kulcsot, amely könnyen elvégezheti a variációs paraméterek helyi nézetét és beállítását. A terméknek a jelszóvédelem funkciója, amely biztosítja a termék adatbiztonságát.

A háromfázisú négyes vezetékes DIN -sín multifunkciós energia Az intelligens mérőt a fotovoltaikus inverter elektromos energiafigyelésére, az új energia -fogyasztás statisztikai elemzésére, az energiarendszeri közművek és az intelligens épületek energiamenergia -megfigyelési igényeinek statisztikai elemzésére. Teljes kommunikációs funkciója nagyon alkalmas különféle vezérlőrendszerekhez, SCADA -rendszerekhez és Energiagazdálkodási rendszerek.

Jellemzők

Maximális áram 100adirect hozzáférés

DIN vasúti rögzítés, standard 4 modulus szélessége.

Többfunkciós paraméterek mérése, feszültség, áram, aktív teljesítmény, reaktív teljesítmény, látszólagos teljesítmény, teljesítmény tényező, fázisszög stb.

Biztosítson különféle statisztikai adatokat és helyi tárolási funkciókat, például kétirányú teljesítményt, keresletet és egyéb statisztikai adatokat. Biztosítson havi villamosenergia -fogyasztási statisztikákat az elmúlt 12 hónapra és a napi villamosenergia -fogyasztási statisztikák az elmúlt 31 napra

Támogassa az RS485 kommunikációs funkciót, az adatátviteli sebesség akár 38400bps -ig, támogatja a MODBUS RTU protokollot.

Támogatja az OptoCoupler impulzus kimeneti felületét, és beállítható a kimeneti paramétereket.

Az LCD frissítési ideje 1 másodperc, Támogatási kézikönyv vagy automatikus görgető kijelző (konfigurálható)

Paraméterek

1. Az egység képes megmérni és megjeleníteni
Pillanatnyi RMS Értékek
Jelenlegi	Fázisonként, semleges
Feszültség	L-L, L-N
Frekvencia	45-65Hz
Aktív erő	Összesen és fázisonként
Teljesítménytényező	Összesen és fázisonként
Energia Értékek (tartalmazzák: import, export, import + export)

Aktív energia	0 -tól 9999999.999 KWH
Multi -ofariff aktív energia (T1 - T4)	0 -tól 9999999.999 KWH
2. Az egység mérheti és elolvashatja a kommunikációt
Energia Értékek
Látszólagos energia (összesen)	0 -tól 99999999999 élesztő
Többtisztes reakcióképes Energia (T1 - T4)	0 -tól 9999999.999 Kvarh, tartalmazza: import, export, import+export
Havi villamosenergia -fogyasztás az elmúlt 12 hónapban	Teljes aktív energia Tartomány: 0 - 9999999.999 KWH
Napi energiafogyasztás az elmúlt 31 napban	Teljes aktív energia Tartomány: 0 - 9999999.999 KWH
3. Az egység beállítható
Kommunikációs osztály	Modbus cím, adatátviteli sebesség, paritás bit, stop bit
Rendszerkonfigurációs osztály	Felhasználói jelszó (HMI), energiarendszer típusa
Impulzus kimeneti osztály	Impulzus kimeneti típus, impulzus kimeneti szélesség, impulzus kimeneti sebesség
Időosztály	Automatikus görgető megjelenítési idő, háttérvilágítás Idő, rendszeridő (RTC), tarifák idő

Meghatározás

Elektromos Jellemzők
Mérési típus		RMS, beleértve az AC rendszer harmonikáját, az 1P2W, 3P3W, 3P4W támogatást
Mérési pontosság	Feszültség, áram	0,5 osztály, IEC 61557-12 szerint
	Aktív erő	1 / 0.5. Osztály, az IEC 61557-12 szerint
	Reaktív erő	2. osztály, az IEC 61557-12 szerint
	Látszólagos erő	1. osztály, az IEC szerint 61557-12
	Aktív energia	1 / 0.5S osztály, IEC 62053-22, IEC 61557-12 szerint
	Reaktív energia	2. osztály, IEC 62053-23, IEC 61557-12 szerint
	Teljesítménytényező	1. osztály, az IEC szerint 61557-12
	Frekvencia	0.2. Osztály, IEC 61557-12 szerint
	Harmonikus torzítás	2. osztály, az IEC 61557-12 szerint
Adatfrissítési sebesség		1 másodperc. Opcionális 100 ms
Bemeneti feszültség	Flotage lép (egy)	230 VAC (L-N) / 400 VAC (L-L)
	Közvetlen csatlakozás	Mért tartomány: 85–275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Frekvenciatartomány	45-65 Hz
	Túlterhelési kapacitás	2*Un 1 másodpercig
Bemeneti áram	Mért hatótávolság	0,005–100 A, az alapvető áram (IB) 10A
Bemeneti áram	Túlterhelési kapacitás	30*IMAX 0,01 másodpercre
Impulzus kimenet	Interfész típus	Nyissa meg a Collector Optocoupler -t
	Impulzus állandó	400 / 100/10/1 IMP / KWH (KVARH) (konfigurálható)
	Impulzus szélesség	60/100/200 milliszekundum (konfigurálható), az alapértelmezés 100 millisekundum
	Impulzus kimeneti típus	Import/export/teljes aktív energia, Import/export/teljes reaktív energia (Konfigurálható)
	Osztály	A osztály, az IEC szerint 62053-31
	Bemeneti feszültség	5 ~ 27 VDC
Impulzus jelzőfény a panelen		Az impulzus állandó 400imp/kWh
Valós idejű óra pontosság		0,5 S/D

Mechanikai Jellemzők
IP -védelmi fok (IEC 60529)	Az IP51 első kijelzőjére tervezték, IP30 méteres testre
Méretek (w x h x d)	99 x 71 x 65 mm
Rögzítőhely	Din vasúti rögzítés
Méteres anyag	UL 94 V-0
Környezeti Jellemzők
Üzemi hőmérséklet	-25 -+55 ℃
Tárolási hőmérséklet	-40 -+80 ℃
Nedvesség	<90%, nem kondenzáló
Szennyeződés	2
Magasság	2000 m -ig
Rezgés	10 Hz-150Hz, IEC 60068-2-6
Elektromágneses Jellemzők
Elektrosztatikus kisülés	4. szint, az IEC 61000-4-2 (1) szerint
A sugárzott mezőkkel szembeni immunitás	3. szint, az IEC 61000-4-3 (1) szerint
Immunitás az elektromos gyors tranziensekkel szemben	4. szint, az IEC 61000-4-4 (1) szerint
Mentesség a hullámok ellen	4. szint, az IEC 61000-4-5 (1) szerint
Mentesség a rendezett zavarokkal szemben	3. szint, az IEC 61000-4-6 (1) szerint
Immunitás a mágneses mezőkkel szemben	IEC 61000-4-8 (1)
A feszültségviszonyok immunitása	IEC 61000-4-11 (1)
Sugárzott kibocsátás	B osztály, az EN55011 szerint
Bocsátás	B osztály, az EN55011 szerint
Harmonikus	IEC 61000-3-2 (1)
(1): A kísérleti tesztet az IEC61326-1 ipari minőségű termékek fokozatának követelményei szerint hajtják végre
Biztonság
Mérési kategória	III. Cat, IEC 61010-1 szerint
Túlfeszültség kategória	III. Cat, IEC 61010-1 szerint
Szigetelés	AC feszültségvizsgálat: 4 kV 1 percig
Szigetelés	Impulzus feszültségvizsgálat: 6kV - 1,2/50 µs hullámforma
Védőosztály	II, IEC61010-1 szerint
Kommunikáció
Interfészek szabvány és protokollok	2 vezetékes RS485, Modbus RTU
BUAD -kamatláb	1200–38400 bps, alapértelmezett 9600 bps
Paritás bit	Nincs, még a páratlan, az alapértelmezett sem
Megállít	1 vagy 2, az alapértelmezett érték 1
Válaszidő	<100ms
Átviteli üzemmód	félduplex
Átviteli távolság	Legfeljebb 1000 m
Max. Buszrakás	64 DCS

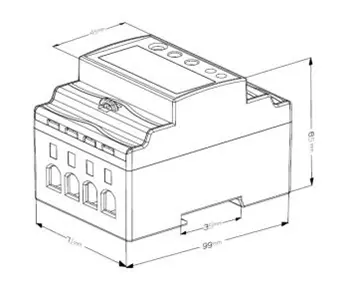

Telepítési méretek
