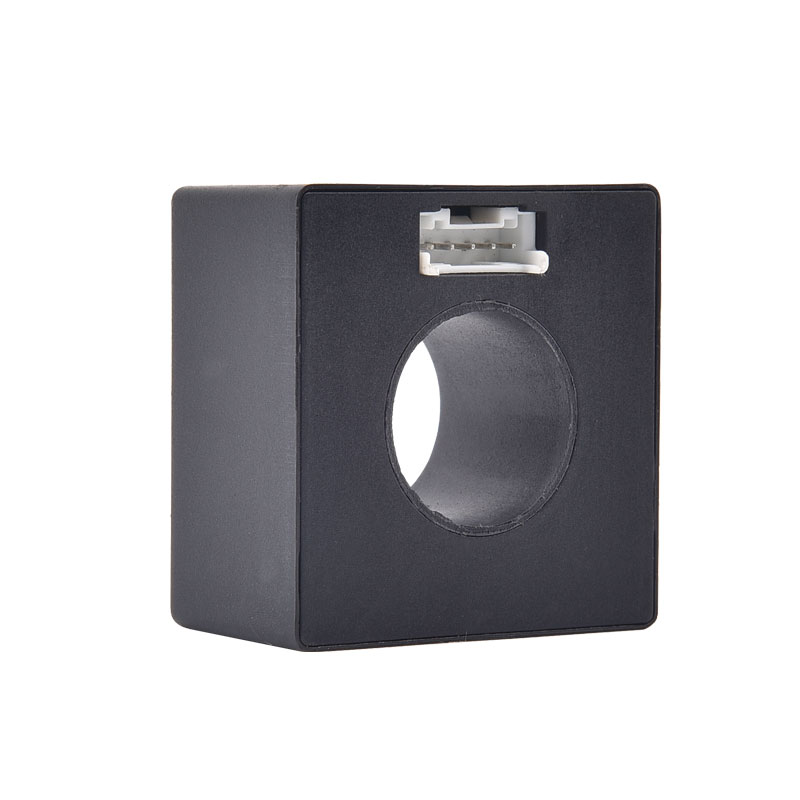

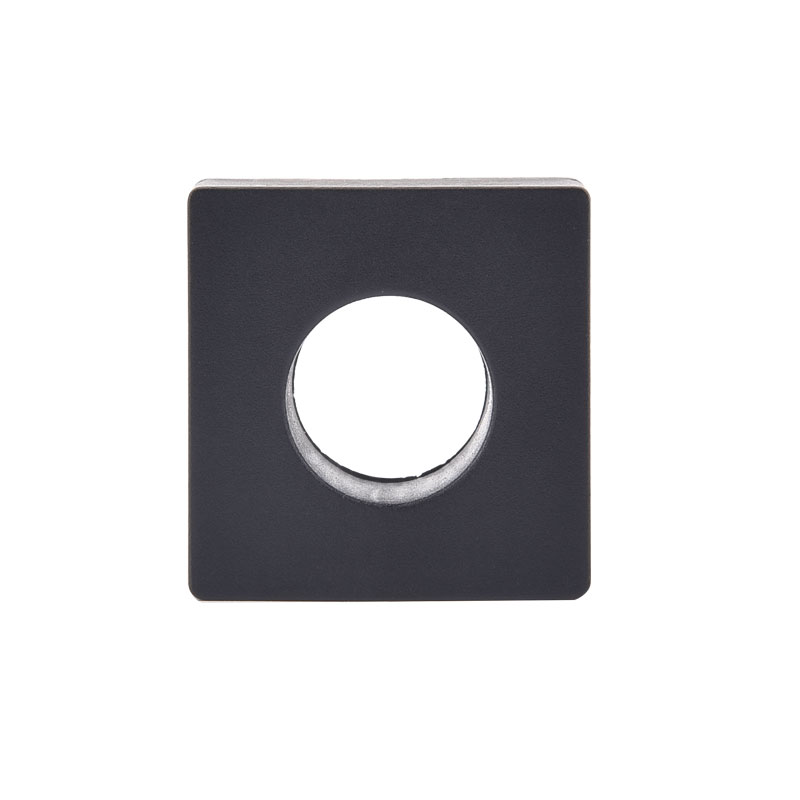

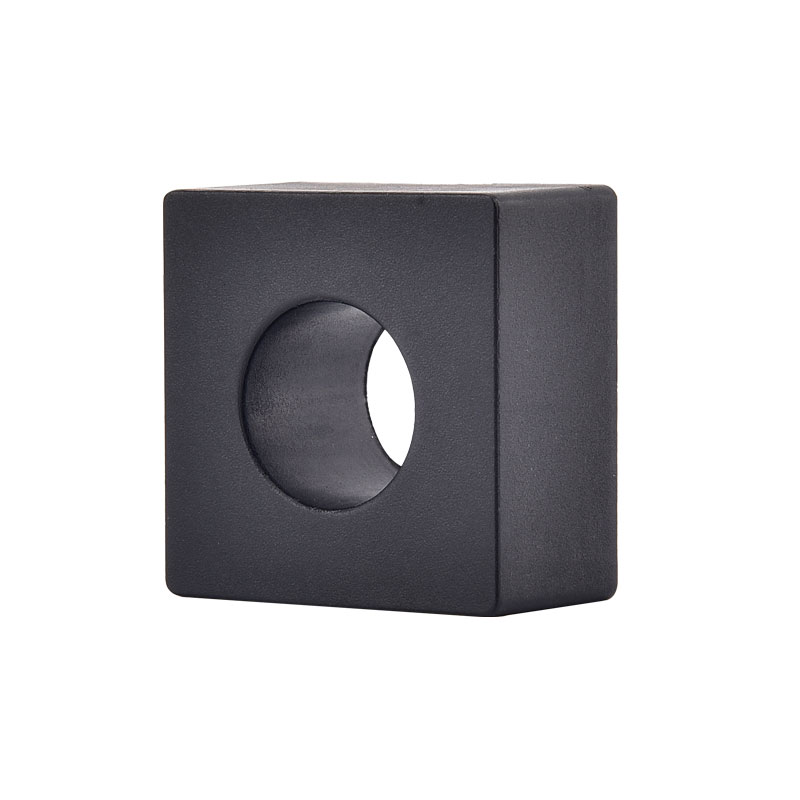

Izolációs tesztelés B típusú szivárgás-érzékelő

A Xinkong egy professzionális izolációs tesztelés B-típusú szivárgás-érzékelő gyártója és beszállítója, sok éves tapasztalattal. A B-típusú szivárgási érzékelő izolálási tesztelése számos alkalmazáshoz megfelelhet, ha érdekli a minőségi szolgáltatásaink, akkor most konzultálhat velünk, és haladéktalanul visszatérünk Önhöz. Ezen eszközök fontos biztonsági funkciója a teljes rendszer szivárgási áramának figyelemmel kísérése a Föld elleni hatalmi modulokból származó teljes rendszerből. A hibás rendszer veszélyesvé válhat az emberek számára, vagy tüzet okozhat. Mielőtt eddig eljutna, az energiamoduloknak leválasztaniuk kell a rácsot. A szivárgási áram DC és AC komponenseket tartalmaz. Ezért AC/DC-érzékeny megfigyelő egységre van szükség.

Kérdés küldése

termékleírás

A Xinkong egy izolációs tesztelés B-típusú szivárgás-érzékelő gyártója és beszállítója, a minőségi szolgáltatásról jól ismert. A Wenzhou Xinkong Import & Export Co., Ltd. egy innovatív vállalati, integrálva a tudományos kutatást, a termelést és az értékesítést. A vállalat értékesítési hálózata számos országot és régiót lefed, például Európát és Délkelet -Ázsiát, és termékminőségét és szolgáltatását az ügyfelek jól fogadják. Biztos lehet benne, hogy a B típusú szivárgási érzékelő izolációs tesztelését vásárol tőlünk.

Jellemzők

■ Egyetlen ellátás +5 V

■ Magas és alacsony szintű kimenet

■ Az önteszt funkció

■ A PCB táblára szerelve

Alkalmazások

■ Földi hiba észlelése

■ Elektromos jármű töltőállomás

■ A konverter szivárgási áram észlelése

Standard

■ Az IEC 62752 fennmaradó áramkövetelményeire alkalmazható

■ Alkalmazható az IEC 62955 RDC-MD fennmaradó jelenlegi követelményeire

■ A teljes töltésű ROHS/REACH-t tervezett alkatrészek

Áttekintés

Ezen eszközök fontos biztonsági funkciója a teljes rendszer szivárgási áramának figyelemmel kísérése a Föld elleni hatalmi modulokból. A hibás rendszer veszélyesvé válhat az emberek számára, vagy tüzet okozhat. Mielőtt eddig eljutna, az energiamoduloknak leválasztaniuk kell a rácsot. A szivárgási áram DC és AC komponenseket tartalmaz. Ezért AC/DC-érzékeny megfigyelő egységre van szükség.

Az XKCA sorozatú maradék áramdetektáló modul széles körben alkalmazható, különösen az elektromos járművek, az elektromos motorkerékpárok, az elektromos kerékpárok, a töltési díjak és az energiabiztonsági kezelés nyilvános töltőállomásain. Egyszerű felhasználást és egyszerű telepítést kínál.

Tipikus alkalmazás vázlata ：

Pin -meghatározás ：

Csapszám	Szimbólum	Tűtípus	Funkciók
1	VDD	Hatalom	Modul tápegység, standard feszültség 5VDC A feszültségbemenethez 4,85 ~ 5,15 VDC -n belül kell lennie, a teljesítmény kimeneti képessége> 100 mA Tápegység ≤ 150 mV
2	UTAZÁS	Kibocsátás	Amikor a maradék áram meghaladja a küszöböt, a kimeneti szint alulról magasra változik
3	GND	Hatalom	Föld
4	Kaland	BEMENET	Amikor ezt a csapot 0VDC-re végezték, a modul kiszámítja a nulla pont-sodródást, és tárolja az MCU-ban való regisztráció értékét a kalibrációs művelet befejezéséhez. A CAL függvény használatakor a fő áramkörnek le kell zárni, hogy ne maradjon fennmaradó áram áramlás
5	TESZT	BEMENET	A töltés megkezdése előtt végezzen egy szimulációs tesztet a terméken keresztül, hogy ellenőrizze, hogy a termék normálisan működik -e

Elektromos/megbízhatósági jellemzők ：

	Csészék	Miniszterelnök	Tip	Maximum	Egység
1	Elsődleges névleges RMS -áram (1fázis / 3 fázis)		32	80	A
2	Tápfeszültség	4.85	5	5.15	V
3	Relatív páratartalom			95	%
4	Környezeti működési hőmérséklet	-40		+105	℃
5	Környezeti tárolási hőmérséklet	-20		+65	℃
6	Energiafogyasztás			≤110	MW
7	Feszültség bemeneti/kimenet, alacsony szint	0		0.6	V
8	Feszültség bemeneti/kimenet, magas szint	4.2		5	V
9	Elméleti tervezési élet		≧ 20		Év
10	Működési magasság			≤4000	m

Kirándulás (maradék áramhoz kapcsolódó jellemzők) ：

	Hullámhullám	Freq	Miniszterelnök	Tip	Maximum	Egység
1	S-DC	-	3	4.5	6	majom
2	2PDC	-	3.5	5	7	majom
3	3PDC	-	3.1	4.5	6.2	majom

Kirándulási idő (maradék áram kapcsolódó jellemzők) ：

	Hullámhullám	Freq	Jelenlegi	Tip	Maximum	Egység
1	S-DC	-	6MA	100	1000	SM
2	S-DC	-	60MA	50	300	SM
3	S-DC	-	200ma	50	100	SM
4	2PDC	-	60MA	50	300	SM
5	2PDC	-	200ma	50	100	SM
6	3PDC	-	60MA	50	300	SM
7	3PDC	-	200ma	50	100	SM

Notrip-idő (maradék áramhoz kapcsolódó jellemzők) ：

	Hullámhullám	Freq	Jelenlegi	Alacsony határ	Egység
1	AC	50Hz	30Ma	∞	SM
2	AC	50Hz	60MA	300	SM
3	AC	50Hz	150 mA	80	SM
4	AC	50Hz	5A	80	SM

Termékdimenzió (mm) ：

Megjegyzés: A terminálhuzalok testreszabhatók.

Időzítési diagram ：

■ VDD bekapcsolási sebesség ≤ 5ms/v

■ T1, mint a várakozási idő, azt javasoljuk, hogy t1 ≥ 100 ms

■ 50ms≤ T2≤100ms, CAL PIN -kód alacsony, mint 50 ms, a termék elkezdi belépni a nulla fázisba

■ T3 ≥ 500ms, és várja meg, amíg a nulla befejeződik

■ T4as400ms, és a teszt öntesztjelének engedélyezésének meg kell várnia, amíg a T3 befejeződik, mielőtt alkalmazni lehetne

■ Kirándulási csap kimenete nagy időtartamú TX = 100ms (ellenőrizze az önteszt funkciót)

■ TY = 100ms az utazási csap magas szintű elhalványulási idő (letiltja az önteszt ellenőrzését)

Öntesztkör ：

■ 2 A ZCT -en nyúlik, hogy a Simualed DC maradékáramot generálják
■ A VDD használatával tipikus érték generálására = 6,53 MADC szimulált maradékáram
■ Ez az áram a legkoresztosabb kioldási feltétel annak tesztelésére, hogy a rendszer helyes -e

Digitális jel flip küszöb ：

■ A jel oszcillációjának elkerülése érdekében a jelző kimenet kimenetét a kioldási küszöbértékkel és a helyreállítási küszöbértékkel állították be

■ Amikor elérte a kioldási küszöböt， A kapcsolódó x-out flip ， és amikor az áram csökken a helyreállítási küszöbre , a kapcsolódó x-out flip újra, vissza az alacsony szintű állapotba
