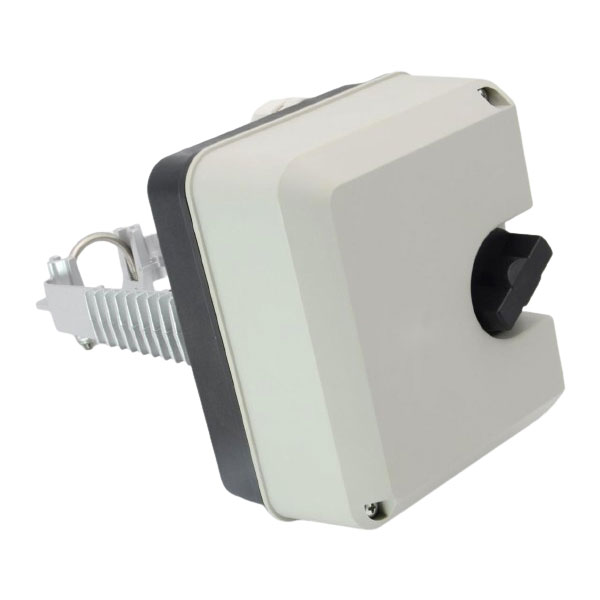

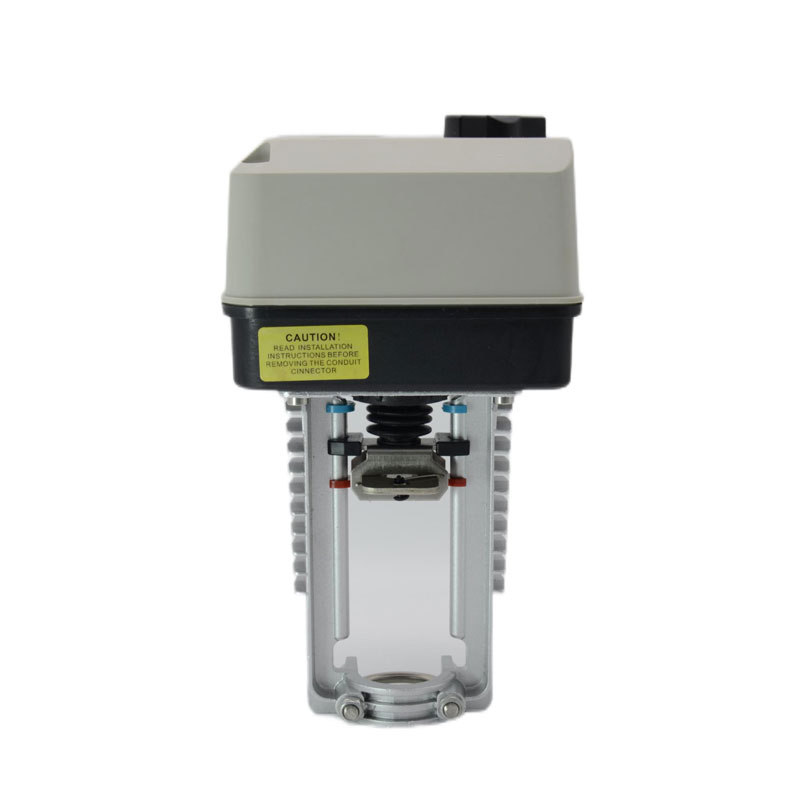

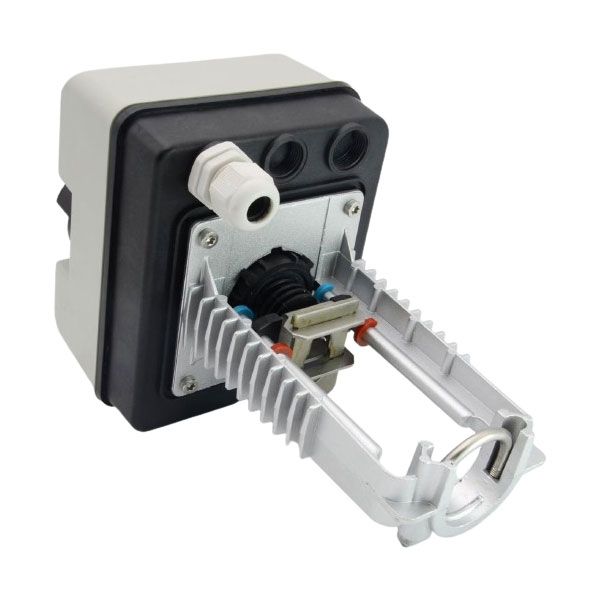

A8088 sorozatú elektromos működtető

A termék jellemzői

◆ Nincs szükség hajtórúdra, egyszerű és gyors telepítés

◆ Alacsony energiafogyasztás, karbantartást nem igényel

◆ Fail-safe pozíció opcionális (ha hiányzik a vezérlőjel)

◆ DC0 (2) ~ 10V bemeneti jel (analóg)

◆ DC2 ~ 10V visszacsatoló jel (analóg)

◆ Végpont határérték és kézi kapcsoló

◆ Korróziógátló kialakítás

◆ Pontos szeleppozícionálás

◆ Löket adaptív funkció (analóg)

Technikai paraméterek

Bekötési rajz

Termék telepítése

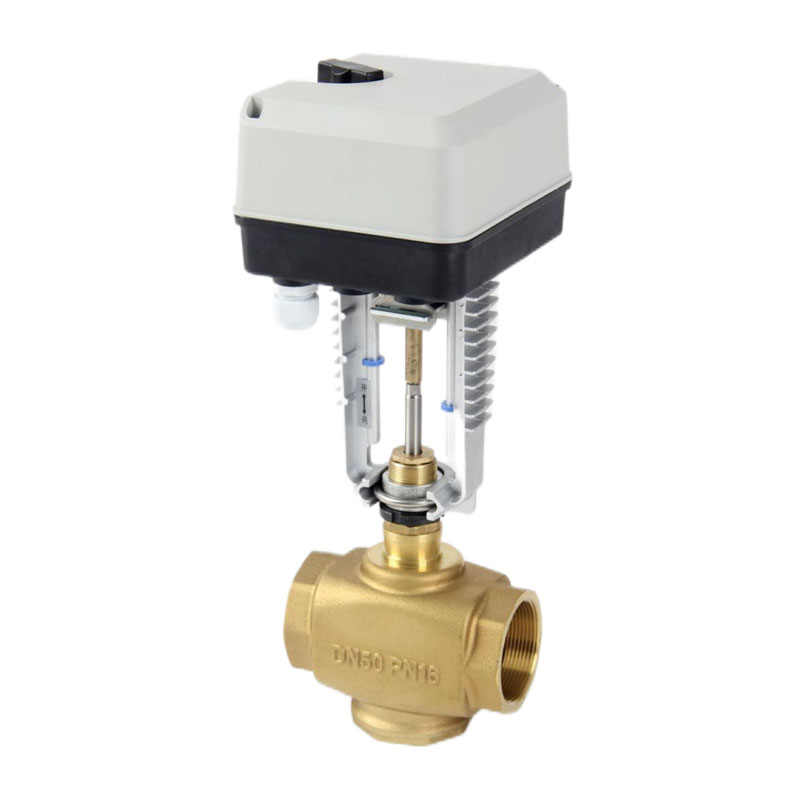

1. Helyezze a meghajtót a szelepház felső nyakába, Használjon 4 mm-es imbuszkulcsot a rögzítőcsavar meghúzásához.
(Megjegyzés: először rögzítse a jobb oldali csavart)

2. Nyomja meg a rögzített bilincset a rugó felőli oldalról, hogy nyomva maradjon; Emelje fel a szársapkát, és helyezze be a szársapkafejet a rögzítettbe szorító horony

3.Lazítsa meg a szársapka rögzítőbilincsét, majd húzza meg a szársapkát; Ellenőrizze, hogy a rögzített bilincs rögzíti-e a szársapkát.

4. Csavarja ki a kézi működtetésű forgatógombot, majd lazítsa meg a meghajtóház csavarja, Nyissa ki a fedelet

A termék működése

A hajtást egy megfordítható szinkronmotor hajtja felfelé vagy lefelé a szelepszárral. Amikor a szelep tud teljesen nyitva vagy zárva, reakcióerő keletkezik a vezetőn, a meghajtó belsejében lévő mikrokapcsoló pedig áramtalanítsa, és a vezető abbahagyja a munkát. Álljon meg minden ponton, ha nincs jel. A hajtás inkrementális vezérlője által küldött jel a motort az óramutató járásával megegyező irányba, ill óramutató járásával ellentétes irányban

Modell mérete

Óvintézkedések

◆A meghajtó javítása során az áramellátást le kell kapcsolni, nehogy a gépalkatrészek, ill kerülje az elektromos szivárgást, hogy sérüléseket okozzon.

◆ Ha a tápfeszültség csatlakoztatva van, ne próbálja meg csatlakoztatni vagy leválasztani a vezetéket.

◆ A vezetőt védeni kell a vízszivárgás és a belső alkatrészek és a motorok károsodásának elkerülése érdekében.

◆ A vezetőt ne takarja le hőszigetelő anyag.
